自作PC更新の話（Thermalright SST-AMDをつけてみた）

概要

PCのメンテナンスの際に「すっぽん」（CPUのクーラーにCPUが張り付いたままソケットから抜けてしまう現象）をして、CPUやマザーボードを破損してしまいました。

その後、パーツを交換することにしたのですが、あわせて「すっぽん」防止のためにブラケットを装着することにしました。

この記事ではThermalright SST-AMDのブラケットを装着する様子をまとめます。
また、すでに利用しているPCでマザーボードをした際にどうなるかといったことをまとまとめます。
パーツ選定等されている方の参考になれば幸いです。

パーツ更新

PCの構成は以下の記事に記載している通りです。

www.iestudy.work

www.iestudy.work

上記の内容から、以下のパーツを更新しました。

パーツ種別	採用パーツ	備考
CPU	AMD Ryzen 5 5600	6コア12スレッド
マザーボード	MSI B550M PRO-VDH WIFI	Micro-ATXサイズ Wi-Fi・Bluetooth標準搭載
ブラケット（すっぽん防止）	Thermalright SST-AMD	CPUを物理的に上から固定するブラケット
CPUクーラー	Thermalright Assassin X 120R SE V2	ブラケットに合わせてクーラーを変更

なお、以下のパーツは流用しています。

• メモリ: DDR4 24GB

• GPU: NVIDIA GeForce GTX 750 Ti

• ストレージ: M.2 SSD 500GB (Windows 11 インストール済)

• ケース: Thermaltake Versa H17

• 電源: 400W SFX電源

ブラケットの取り付け

CPUブラケットの取り付けの過程を記載していきます。

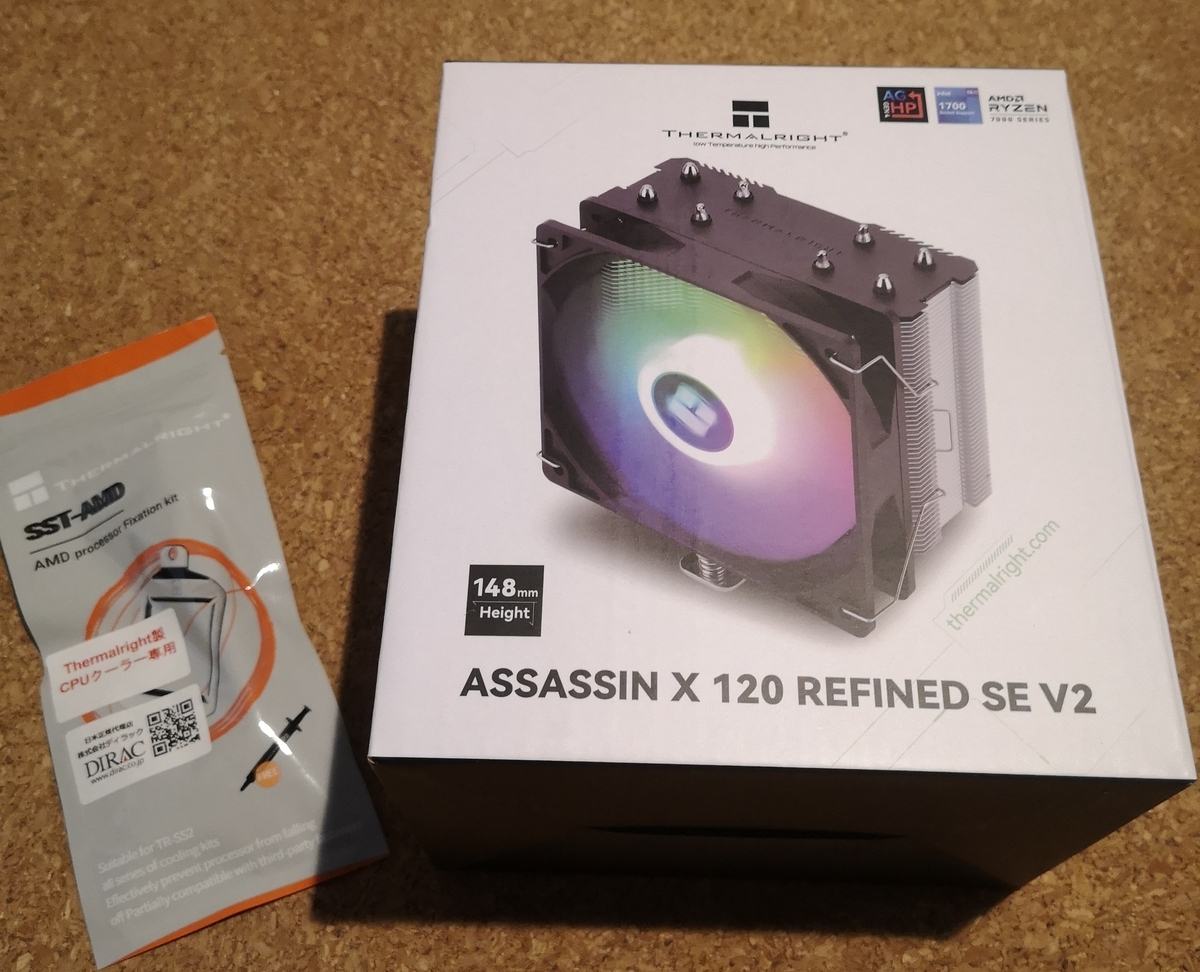

CPUクーラーとブラケット

ブラケットを取り付けるにあたって、マザーボードに元々ついていたCPUクーラーの取り付け部分は外します。

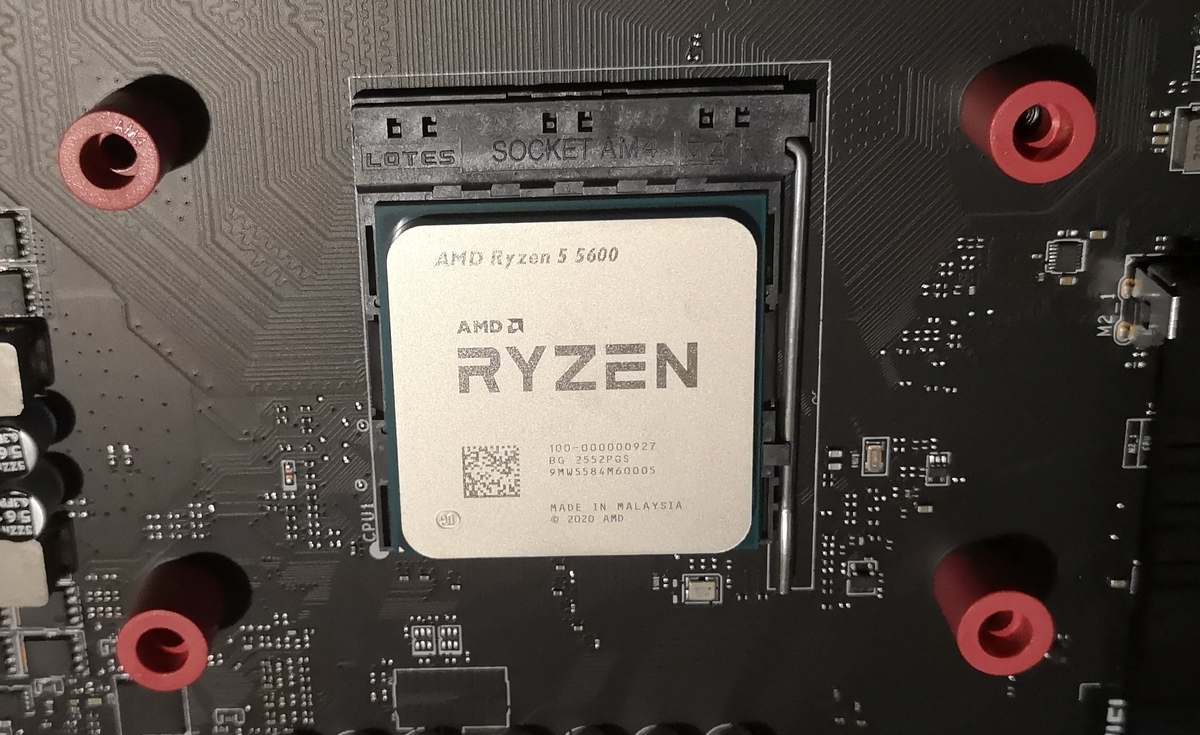

その後、購入したCPUクーラーの取り付け用の足をねじ穴にかぶせます。
※以下の写真の赤い部品

CPUクーラーの台座取り付け

その後、ブラケット（以下の写真の黒い金具）をCPUにかぶせ、その上にブラケットを抑える形でCPUクーラーの台座となる金具を取りつけます。

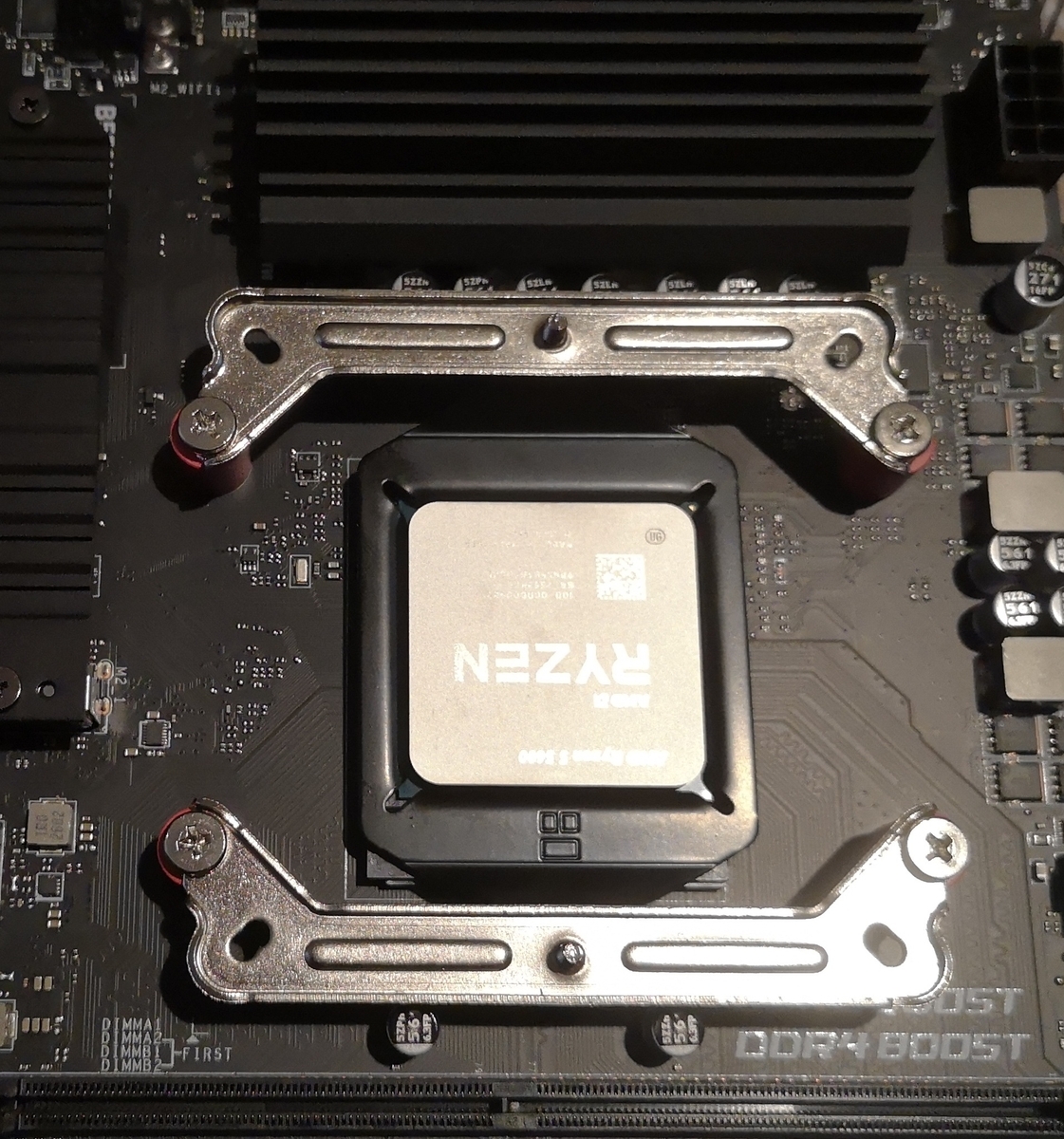

ブラケットをつけた様子

その後、CPUにグリスを塗りCPUクーラーを取り付けます。

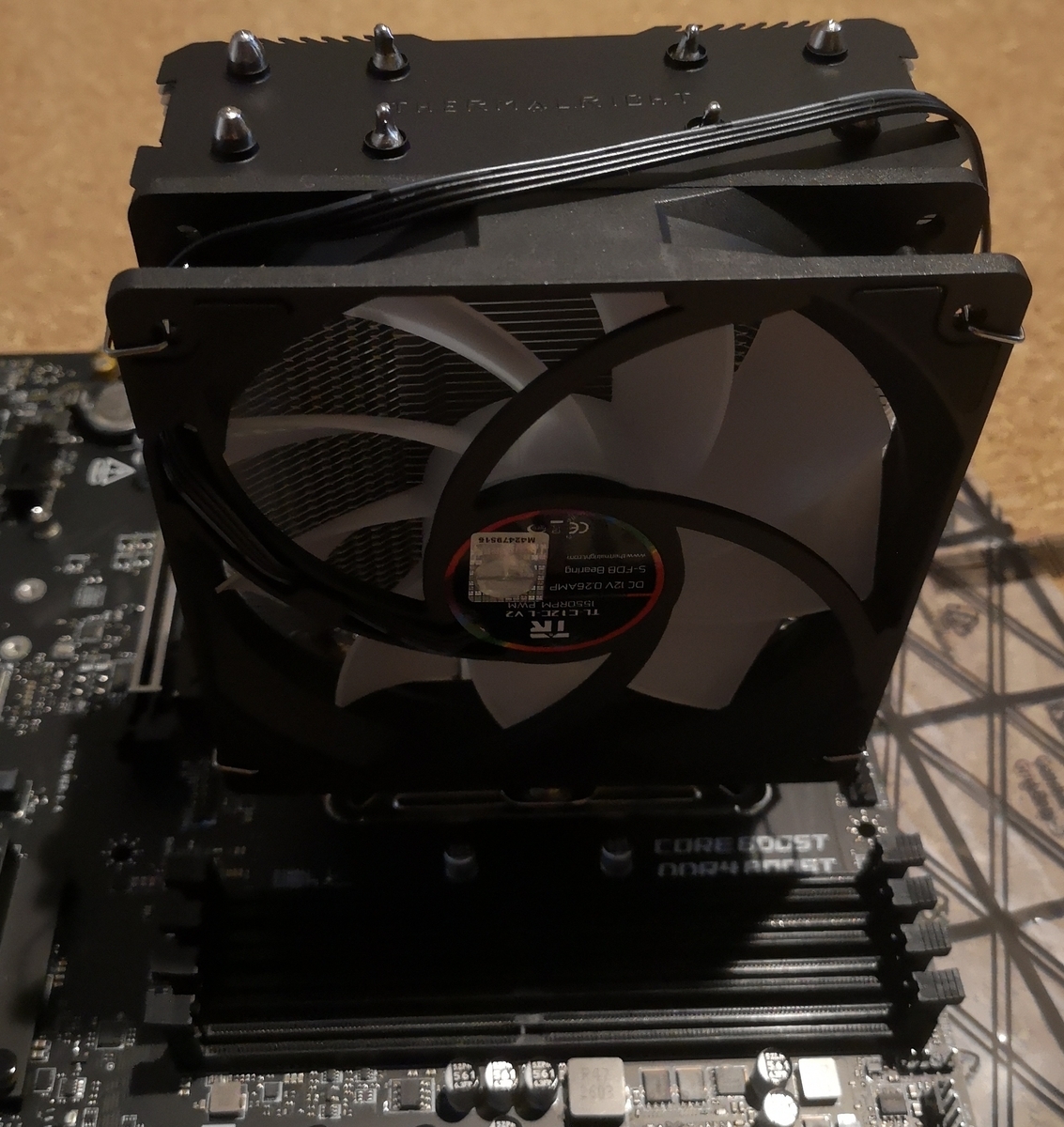

CPUクーラーを取り付けた様子

この後はケースに収めてパーツ更新は完了です。

ケースに戻した際にSFX電源のケーブルが短く、届きませんでした。
その為、「【スモールラボ】スリーブケーブル 延長ケーブル 30cm セット」を購入し、ケーブルを延長して対応しました。

【スモールラボ】スリーブケーブル 延長ケーブル 30cm 24pin 8pin(6+2pin×2、4+4pin×1) マザーボード グラフィックボード 電源ユニット ケーブルコーム付き 価格：1,980円～（税込、送料無料) (2026/8/5時点) 楽天で購入

余談：Windows 11 ライセンス認証について

パーツを更新して電源を入れると、これまでのPC環境で起動しました。
ただ、マザーボードを交換すると、Microsoftからは「別のPC」とみなされ、ライセンス認証が外れる場合があります。

なお、今回はWindows11のライセンスを購入して対応しました。
